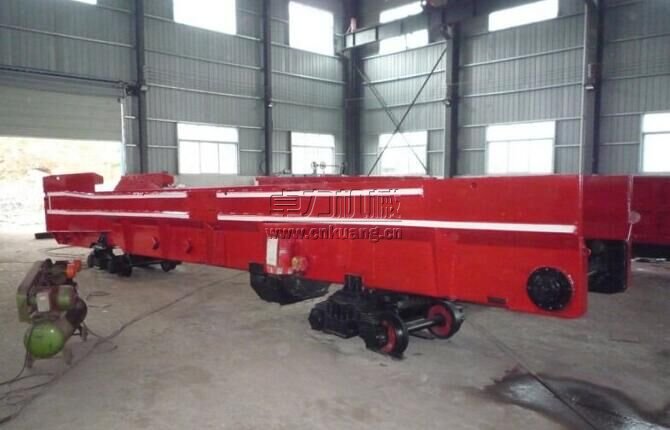

梭式礦車產品介紹
梭式礦車是大斷面隧道工程中一個既能轉載又能卸載、適應性強、效率高的輔助運輸設備。車廂底部裝有刮板運輸機構，它由一個較長的槽式車體安裝在具有轉向裝置的行走機構上，通過機車牽引可在軌道上行走。用風或電力驅動，也有風電兩用的，普遍采用電動驅動工作。
梭式礦車產品用途
梭式礦車用于隧道、井巷、礦山開采、引水洞、導流洞、石油輸送管道、天然氣輸送管道、隧洞掘進和采礦施工中的一種出碴、裝礦的運輸貯存設備，屬于提升貯運設備。


梭式礦車結構及工作原理
梭式礦車主要由運輸機的槽形車廂和走行部分組成，用牽引電機車牽引在軌道上行駛。車體設置在兩個轉向架上，在車廂底板上裝有刮板或鏈板運輸機，在裝載作業時，它可利用點動方式把裝載機裝到梭式礦車裝載端的碴石，通過刮板運輸機逐步轉運到車箱的另一端，從而使整個車箱裝滿；當牽引機車將梭式礦車拖到卸渣場時，又可通過刮板機構把整個車箱內的碴石卸掉。

梭式礦車結構及性能
●梭式礦車車箱內裝有刮板運輸機，可自動裝卸碴石。而刮板運輸機均采用NGW行星齒輪減速器及套筒滾子鏈傳動的，行星齒輪傳動具有體積小、重量輕、承載能力大，效率高和工作平穩等優點。其中S14采用一套傳動裝置，其余均采用兩套傳動裝置同時驅動。
●轉向架采用鋼板彈簧結構型式，減震性能好，運行平穩，不易掉道。
●本系列梭車除S40型外，既能單車使用，又能搭接使用，搭接使用后，可大大提高出碴運輸效率。
●車體可分為兩個(或四個)部分，便于拆卸搬運。
●本產品有非防爆型和防爆型兩種機型，供用戶選用。

梭式礦車產品優點
連續卸載速度快，大容積貯量大，卸車效率高方便，礦石料渣不結底，不污積巷道，礦石塊度不限制，使用靈活方便，設備可靠性極高等特點 。
用梭車代替斗車和廂式礦車配合挖斗扒渣機[裝碴機]出碴，可減少調車和出碴時間，加快隧道掘進速度，自然也就減少了掘進成本。梭式礦車的優點：連續卸載速度快，大容積貯量大，卸車效率高方便，礦石料渣不結底，不污積巷道，礦石塊度不限制，使用靈活方便，設備可靠性極高等等特點。它是小型翻斗式礦車和側卸式礦車等運輸工具因?yàn)閮?chǔ)存量不大，又要組合成列車式的形式，要建造井底車場，又要來回調車等等復雜安全系統和維護成本上的優化改變而來，是現有最先進的運輸?shù)V車，它又簡單，又儲存量大，如自動卸礦[渣]，一排炮下來的礦[渣]只要一次性就可以運走的快捷、安全的設備。是礦山井巷，水電站導流洞，水利引水洞，天然氣輸送管道，小礦山隧洞，公路、鐵路隧道、支洞等施工單位或個人使用作業最適合的運輸工具。

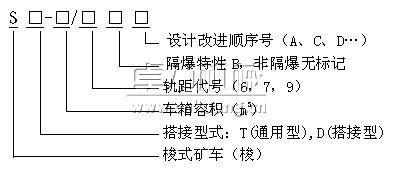

梭式礦車型號含義


ST系列單臺使用操作簡便，適用于多頭平巷掘進，目前在全國得到了廣泛的應用。鐵路隧道和公路隧道根據其施工特點和要求，宜發展單個的大容積梭車，用牽引電機車牽引在軌道上行駛。
SD系列搭接梭車具有特殊設計，梭車的前一車箱的卸料端能伸入后一車箱的裝料端，從而實現在梭車組列使用時的穿套搭接。即能單車使用、又能組列使用。搭接式梭車既能搭接轉載，又能搭接運行。

卓力生產的梭車定型產品分小型梭式礦車、大型梭式礦車，容積有4、6、8、10立方小型梭式礦車、12、14、16、20、25、30、35、40、45立方米大型梭式礦車十三種。卓力研制的梭車容積最大達45立方米。

在道軌和岔道鋪設牢固可靠的條件下，梭車就能正常平穩地運行，梭車的軌距是根據國內所采用600mm、762mm、900mm軌距設計而成。刮板運輸機由電動機驅動，電氣系統分為防爆型（STB、SDB）和非防爆型（ST、SD）兩種，可供用戶選擇，滿足用戶的需要。

ST系列梭式礦車技術參數

項目		型號
		ST4	ST6	ST8	ST12	ST14	ST16A	ST20A	ST25A
容積(m3)		4	6	8	12	14	16	20	25
載量		10	15	20	25	29	32	40	50
自重		6.5	8.5	10.2	12	13.6	17.2	19.84	24.6
軌距		600/762		600/762/900
裝載高度		1200				1445	1680	1445	1680
卸載時間		1	1.2	1.5	1.5	2	2.8	4	4
最小轉彎半徑		12	15	15	15	15	18	15	25
最大行走速度（km/h）		15	20	20	20	20	20	20	20
電機型號		YB︱11-8	YB︱13-8		YB︱18.5-8			YBK2-200L-6
功率（KW）		11	13	13	18.5	18.5	18.5×2	22×2	22×2
軸距		800				1000
轉向架中心距		3000	3600	5400	5400	5450	6350	6250	7080
驅動形式		單					雙
外形尺寸	長	6250	7065	9540	9540	11255	12840	12900	14300
	寬	1280	1505	1570	1570	1770	1670	1770	1850
	高	1620	1640	1640	1640	2000	2140	2000	2500
適用鋼軌（kg/m）		≥12	≥18	≥24	≥25	≥26	≥27	≥28	≥36
適用巷道斷面		2.2×2.2	2.5×2.5	3×3	3×3	3.4×3.4	3.5×4	3.4×3.4	4×4.5

SD搭接梭式礦車技術參數

項目		型號
		SD-6B	SD-8B	SD-12B	SD-14B	SD-16B	SD-20B	SD-25B	SD-30B	SD-35B
容積(m3)		6	8	12	14	16	20	25	30	35
自重		8.5	10.2	12	13.6	17.8	19.84	22.6	28.3	35.5
載重		15	18	25	28	32	40	50	68	75
軌距		600/762/900
外形尺寸	長	7065	9540	9540	11255	12840	12900	14300	17800	19800
	寬	1550	1630	1630	1770	1670	1770	2050	2050	2050
	高	1640	2010	2010	2560	2680	2560	2700	2785	2985
最小轉彎半徑		15	15	15	22	15	22	15	30	35
裝載高度		1.2	1.45	1.45	1.4	1.52	1.4	1.7	1.7	1.8
裝載時間		1.2	1.5	2	2	4	4	4	4.5	5
最大運行速度(km/h)		15
最大電動機功率		13	13	18.5	18.5	18.5×2	22×2	22×2	30×2	30×2
轉向架中心距		3600	5400	5400	5450	6250	6250	7080	7250	7600

小型梭式礦車技術參數表

型號參數	單位	主要參數
產品型號		ST-4	SD-4	ST-6	SD-6	ST-8	SD-8	ST-10	SD-10
		ST-4B	SD-4B	ST-6B	SD-6B	ST-8B	SD-8B	ST-10B	SD-10B
容積	m3	4	4	6	6	8	8	10	10
載重	T	10	10	15	15	20	20	25	25
自重	T	6.5	6.5	8.4	8.4	10.5	10.5	11.5	11.5
軌距	mm	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900
裝載高度	m	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
卸載時間	min	1	1	1.2	1.2	1.5	1.5	1.6	1.6
最小轉 彎半徑	m	8	15	10	18	12	20	14	22
最大行 車速度	km/h	20	15	20	15	20	15	20	15
電動機 功率	Kw	11（YBI）	11（YBI）	13（YBI）	13（YBI）	13（YBI）	18.5（YBI）	13（YBI）	18.5（YBI）
		22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)	22(YBK2)
外形尺寸	mm	6250×1280 ×1680	6250×1270 ×1740	7014×1450 ×1770	7160×1450 ×1770	9540×1570 ×1700	6900×1560 ×1840	10200×1560 ×1800	10200×1560 ×1950
薦用鋼軌	kg/m	≥15	≥15	≥18	≥18	≥18	≥18	≥18	≥18
適用巷 道斷面	m2	≥2.2×2.2	≥2.4×2.4	≥2.3×2.3	≥2.6×2.6	≥2.5×2.5	≥3×3	≥3×3	3.2×2

大型梭式礦車技術參數表

型號參數		單位	主要參數
產品型號			ST-12(B)  / SD-12(B)	ST-14(B)  / SD-14(B)	ST-16(B)  / SD-16(B)	ST-20(B)  / SD-20(B)	ST-25(B)  / SD-25(B)	ST-30(B)  / SD-30(B)	ST-40(B)  SD-40(B)
容積		M3	12	14	16	20	25	30	40
載重		T	24	28	32	40	53	55	75
自重		T	12/12.3	12.6/12.9	17.5/17.8	19.4/19.84	26.12/26.3	28.8/29.3	37.5
軌距		mm	600/762/900	600/762/900	600/762/900	600/762/900	600/762/900	762/900	762/900
裝載高度		mm	1400/1320	1445/1380	1480/1420	1590/1800	1769/1544	1730/1650	1850
卸載時間		min	~2	~2	~2	~2.5	~6.5	~4	~5
最小轉彎半徑	S 型	m	15	15	18	20	30	30	35
	SD 型	m	22	22	25	30	30	50	50
最大行車速度		km/h	20	20	20	20	20	20	20
電動機型號			YB12/18.5-8	YB12/18.5-8	YB12/18.5-8	YH(或YBK2) 200L2-6B3	YH(或YB) 225M-8/B5	YH(或YBK2) 225M-6B5	YH (或YBK2 )250M-8B5
電動機功率	660/380V	kW	18.5(YBI)	18.5(YBI)	18.5×2(YBI)	2×22(YBK2) 200L2/6/B3	2×22(YBK2) 225M-8/B5	2×30(YBK2) 225M-8/B5	2×30(YBK2) 250M-8/B5
	1140/660V		18.5(YBK2)	18.5(YBK2)
			30(YBK2)	30(YBK2)
外形尺寸(S型)	長	mm	10500	11255	12940	12960	14130	19500	22500
	寬	mm	1710	1710	1670	1800	1740	1800	1800
	高	mm	1700	1800	1840	2400	2750	2750	3100
外形尺寸(SD   型)	長	mm	10500	11255	12940	12900	16216	19500	22500
	寬	mm	1710	1710	1670	1800	1760	1800	1800
	高	mm	2200	2370	2400	2700	3235	2980	3250
薦用鋼軌		kg/m	≥18	≥18	≥24.33	≥33.43	≥33.43	≥38.43	≥43.50
適用巷道斷面     (寬*高)		m2	≥3.4x3.4	≥3.4x3.4	≥4X4	≥4X4.5	≥4.2X4.5	≥5X5.5	≥5X5.5




注：上述部分參數可以按用戶的要求設計，同時我公司有保留及時更改的權利。

產品標簽：梭式礦車·梭車　 SB防爆梭車
