產品介紹

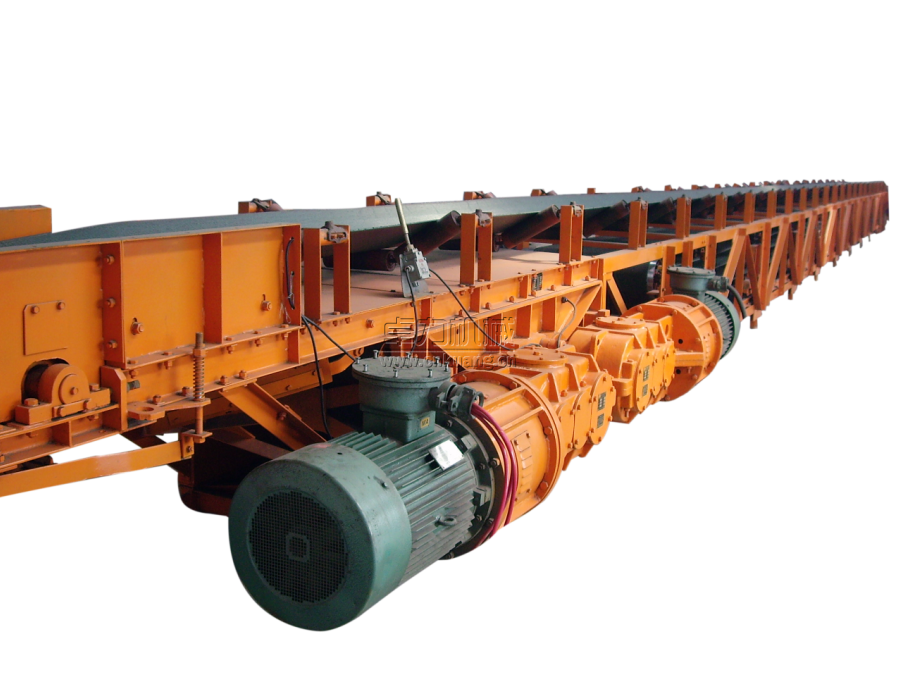

DSJ型煤礦井下順槽可伸縮皮帶輸送機，是以膠帶作為牽引承載機構的連續運輸設備。它與普通膠帶輸送機相比增加了貯帶裝置和收放膠帶裝置等，當游動小車向機尾一端移動時，膠帶進入貯帶裝置內，機尾回縮；反之則機尾延伸。因而使輸送機具有可伸縮的性能。
產品型號： DSJ,DSS,DPS,SJ,SD,SDJ,SSJ  產品規格： 650,800,1000,1000,1200,1400,1600,1800,2000

  一、【DSJ型可伸縮皮帶輸送機適用范圍】：
    可伸縮帶式輸送機是煤礦采掘工作面實現機械化理想的配套設備，適用于采區順槽或巷道掘進運輸。安裝傾角4゜≤ β≤ +4゜ 。使用環境條件：海拔高度不超過1000m； 工作環境溫度為10 ℃－－ +40 ℃,允許存在淋水情況,輸送物料為散裝的不規則形狀原煤或矸石；井下空氣成分符合《煤礦安全規程》第104條所規定的要求，也可以是其它物料。

  二、【DSJ型可伸縮皮帶輸送機結構特點】：
   機頭驅動裝置可通過收帶裝置、貯帶裝置、機尾移動裝置及張緊裝置實現快速伸或縮。非固定部分采用無螺栓聯接。
   礦用伸縮帶式輸送機一般采用機頭集中多滾筒多電機驅動方式保證輸送機正常運行。
礦用伸縮帶式輸送機由驅動裝置、傳動裝置、卸載裝置（有時兼作傳動裝置）、儲帶倉架、卷帶裝置、機身、張緊裝置及自移機尾裝置等幾大部分組成。
   驅動裝置由電動機+減速器組成。通過聯軸器將各部分及傳動滾筒聯成一體，根據具體情況配置必要的制動器。
傳動滾筒和改向滾筒均采用鑄焊結構，滾筒體和軸采用脹套連接，安裝方便，連接可靠。傳動滾筒采用人字形或菱形包膠，以增加與輸送帶的摩擦系數。機架為三角形焊接結構件，重量輕，受力合理。機架左右可拆開，拆裝運輸方便。
    卸載裝置由卸載滾筒、改向滾筒（根據實際情況選擇安裝）、清掃器及機架組成。卸載機架采用三角形焊接結構，裝有可以改變卸載位置的探梁，在機架前端下方裝有鋁合金清掃器或彈簧清掃器。
    儲帶、張緊裝置由儲帶轉向架、儲帶倉架、游動小車、托輥支承小車和液壓張緊絞車裝置組成。采用液壓自動張緊裝置，既能滿足輸送機運行要求，又簡化了張緊形式。儲帶轉向架布置在機頭傳動裝置之后,由機架、多個改向滾筒組成。游動小車布置在儲帶倉架的軌道上，由機架、滑輪組、多個改向滾筒組成。根據輸送機儲存膠帶長度的要求，儲存部分膠帶設計成往返折疊4層或6層。利用張緊絞車上的鋼絲繩，使游動小車移動、張緊、改變折疊帶的長度，以達到儲存或放出膠帶的目的，液壓張緊絞車的鋼絲繩通過滑輪組的倍力功能，實現以較小的牽引力獲得所需倍數張緊力，并通過張力指示器顯示張力的大小。
    為了使儲帶轉向架與游動小車之間間距過大時，膠帶下垂度不致太大，而引起上下層膠帶間摩擦打帶，因此在儲帶倉架的小車軌道上另設2臺托輥小車來承托膠帶，它由平托輥、車架、車輪等組成。托輥小車通過牽引鏈與游動小車連接，可自動調節托輥小車的位置。
     卷帶裝置由泵站、卷帶機架和夾帶機架組成，卷帶系統設計為自動卷帶功能，且結構簡單，易于操作和維護；
機尾由改向滾筒、機架、緩沖托輥和液壓移動裝置等組成。機尾一般長約16米，分成幾個部分，其上設有軌道用于轉載機往復移動；當轉載機移動到軌道的末端時，由液壓移動裝置移動機尾；
機身由支腿、縱梁、上托輥架、上托輥、平托輥等組成。中間架要適用于地面安裝，帶有可調節支腿，堅固耐用，機身采用無螺栓的插入式快速U形銷聯接方式，拆裝調整方便，也可采用螺栓聯接。上托輥間距為1.2或1.5米，下托輥間距為3米。上托輥架上開有調整孔，通過調整上托輥架的調整孔的位置來調整承載輸送帶的跑偏；支腿上的下托輥架開有調整槽，通過調整下托輥在調整槽上的位置來調整回程輸送帶的跑偏。
托輥采用大游隙的托輥專用軸承和沖壓軸承座，設有雙重密封，與普通托輥具有密封性好、旋轉阻力小、使用壽命長等特點；
    為防止輸送帶與滾筒打滑，除采用較大的包角外，傳動滾筒采用帶有人字型的包膠以增大摩擦系數。傳動滾筒采用人字型的包膠后，不僅增大了與輸送帶的摩擦系數，而且還具有排水排污的能力，提高了輸送機傳動的可靠性。
傳動滾筒采用高強度的整體鑄焊結構，傳動軸與筒體之間采用脹套連接，這不但改善了軸的加工條件，提高了軸的強度，降低了安裝要求，并且軸向定位易調整，拆裝方便，滾筒損壞后可再利用，降低了維修成本。

 三、【DSJ型可伸縮皮帶輸送機技術特征】：符合ZBD93008《煤礦井下用帶寬工輸送機技術條件》。

標 準 型 號	帶寬 (mm)	輸送量 (t.h	帶速(m/s)	輸送距離	伸縮式尺寸		帶長度 (m)	電 動 機
					長度	軌距		功率 (kw)	電壓 (v)
DSJ65/10/40(SSJ650/40)	650	100	1.6	8001000	12	900	100	40	380/660
DSJ65/2×22(SJ44)	650	200	1.6	1000	12	900	100	22×2	380/660
DSJ80/40/2×40(SSJ800/2×40)	800		2	800	12	1100	50	40×2	380/660
DSJ80/40/90(SSJ800/75)	800		2	500700	12	1362	100	75	660/1140
DSJ80/40/90(SSJ800/90)	1000		2	1000	12	1100	100	90	660/1140
DSJ100/63/75(SSJ1000/75)	1000	630	2	500	12	1362	50	75	660/1140
DSJ100/63/125(SSJ1000/125)	1000	630	2	6001000	12	1362	50100	125	380/660
DSJ100/63/2×75(SSJ1000/2×75)	1000	630	2	1000	12	1362	50	75×2	380/660
Dss/100/63/2×75 (SSd100/2×75)	1000	630	1.9	1000	12	1362	50	75×2	660/1140
DSJ100/80/160(SSJ1000/160)	1000	800	2.5	1000	12	1362	100	160	660/1140
DSJ100/100/200(SSJ1000/200)	1000	1000	2.7	1000	15	1362	100	200	660/1140
DSJ100/100/200×[SSJ1000/2×200(5°)]	1000	1000	2.7	1000	15	1362	100	200	660/1140
DSJ100/100/2×200S[SSJ1000/2×200S(+5°)]	1000	1000	2.7	800	15	1362	100	200×2	660/1140
DSJ120/200/2×250(SSJ1200/2×250)	1200	2000	3.5	1000	15	1572	100	250×2	660/1140
DSJ120/160/3×200(SSJ1200/3×200/40)	1200	1600	3.15	1500	15	1572	100	200×3	660/1140
DSJ140/300/3×315(SSJ1/3×315)	1	3000	4	2600	15	1572	200	315×3	660/1140

 四、【DSJ型可伸縮皮帶輸送機供貨范圍】：整機（可不含輸送帶）、成套電控及綜合保護裝置，備件按訂貨要求供貨。
 五、【DSJ型可伸縮皮帶輸送機訂貨須知】：訂貨時須產品名稱及型號，小時輸送量，整機供貨長度，備件名稱，代號及數量，以及有關要求。
